張欣  胡若谷  焦倩茹 李越陽

 中國建筑標準設計研究院有限公司

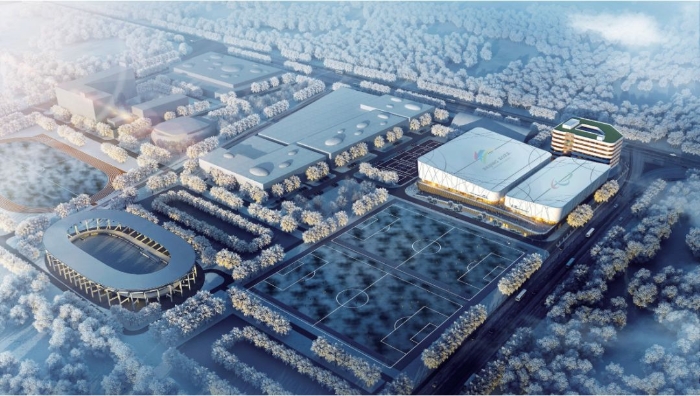

1 鳥瞰效果圖

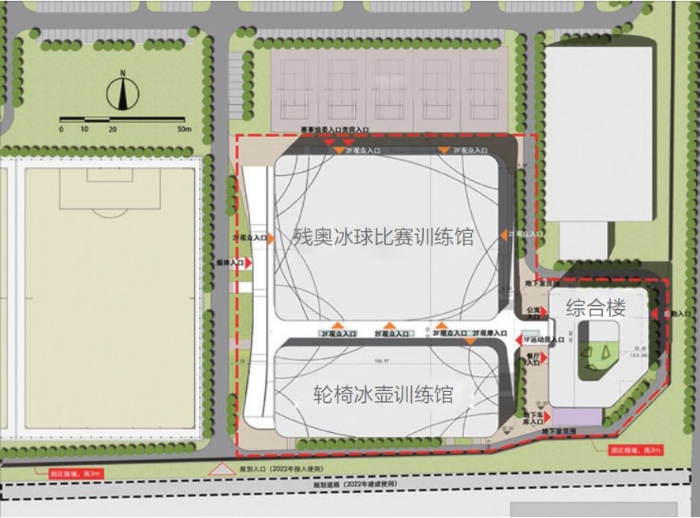

2 總平面圖

場館的設計出發點在于專門服務殘疾人運動員及觀眾，真正從殘疾人運動員和觀眾的實際需求出發，從場地規劃、建筑設計、設施設備、標識系統等不同方面綜合考慮符合各類殘疾人的訓練、參賽、觀賽等的不同功能需求，并歸納分析得出各類體育場館的無障礙設計策略。

無障礙設計首先是從人的實際需求出發，考慮場館的服務人群主要分為運動員和觀眾兩大人群，其中運動員包括殘奧冰球運動員和輪椅冰壺運動員，觀眾包括殘疾人觀眾、老年人觀眾、孕婦觀眾及其他觀眾，人群行為包括訓練、參賽、觀賽和生活。設計需要思考各類人群在使用建筑的不同行為過程中可能會遇到的障礙，考慮有障礙人群對不同空間的使用需求。

作為全國唯一專門服務于殘疾人的冰上運動體育場館，項目需要發揮引領性的作用，不僅要滿足一般性的無障礙設計，更需要高于標準的人性化優化設計。通過對使用人群日常行為的分析，研究人員發生各類行為時的人體尺度和行為模式，思考需要提供無障礙設計的各個方面及優化細節。從場地規劃、空間布局、流線組織、設施設備、標識系統、避險避難六大體系開展設計，總結出通用的無障礙設計策略，以及針對此體育場館特有的無障礙設計策略，為運動員的訓練參賽、生活輔助等打造全面的人性化環境。

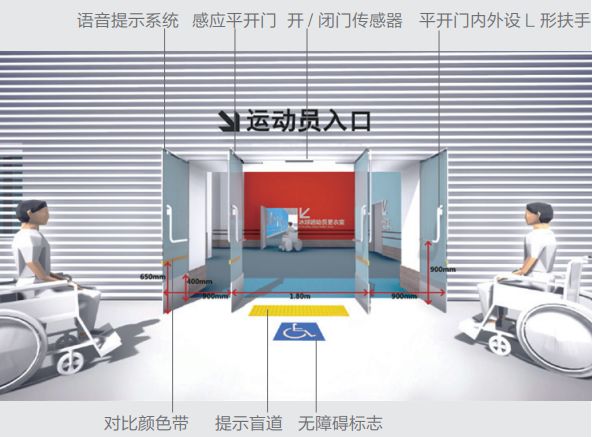

4 出入口

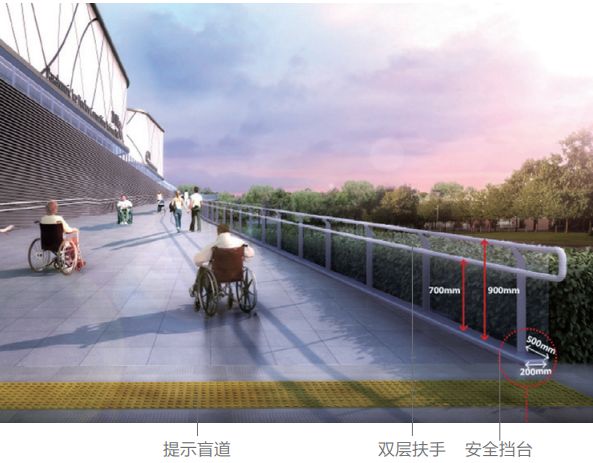

場館的西側、東側設置供殘疾人觀眾使用的輪椅坡道；綜合樓北側設置供運動員使用的輪椅坡道，起坡前設置提示盲道。坡面平整、防滑、無反光，設置無障礙標識。西側主坡道作為觀眾主入口，會有大量人群同時進入，該坡道縱向坡度為1:20，輪椅使用者可自行上坡，無需他人幫助；并在坡道兩側設雙層扶手。上層高度為900mm，下層高度為700mm，可以同時滿足正常人與坐輪椅人的抓握高度需求。欄桿扶手材質設計為木質，較金屬扶手摩擦力更大，且材質溫暖，更為舒適。欄桿外掛玻璃欄板為安全玻璃，確保使用人群的安全。所有的扶手下方擋臺采用圓角設計，防止尖角對輪椅使用者產生傷害（圖5）。

5 輪椅坡道

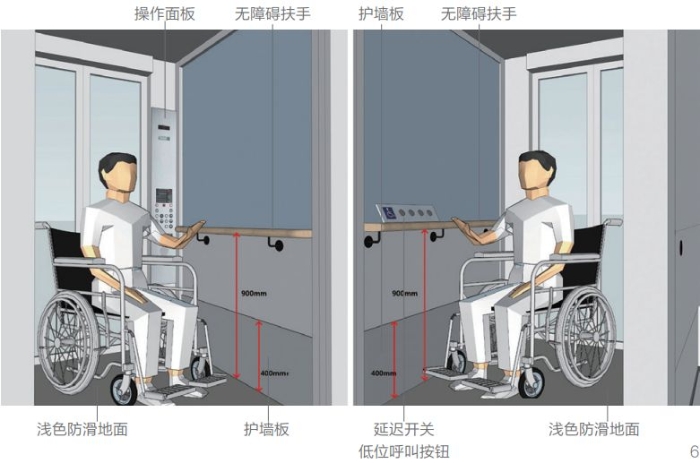

轎廂的三面壁上設高900mm扶手。轎廂內部的設計與安裝要避免造成傷害，不存在尖角或凸出物。轎廂內三面采用鏡面不銹鋼，可將轎廂環境盡收眼底。輪椅進出時，能通過鏡面觀察周圍情況，進退自如。轎廂操縱盤布置在進入轎廂時的右側轎壁，主操控盤的轎廂斜對角位置設置殘疾人轎廂操縱盤，使殘疾人進入轎廂后無需再轉身按鍵（圖6）。

6 電梯

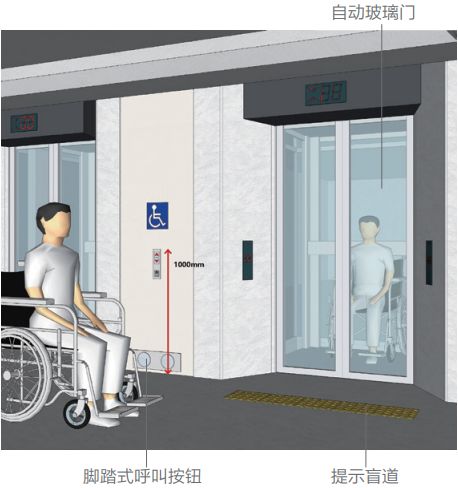

7 侯梯廳

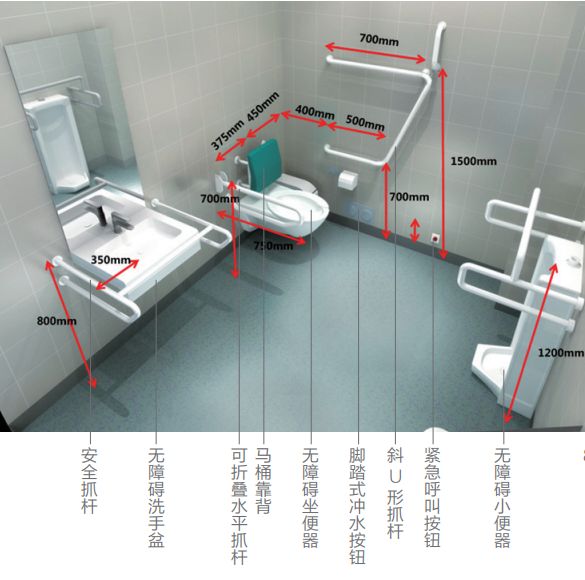

8 衛生間

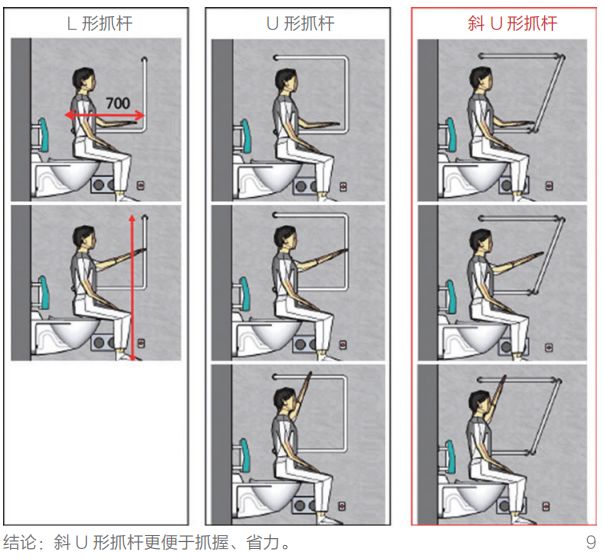

衛生器具設置安全抓桿。對于扶手的抓桿形式，設計研究人體坐姿情況下的手臂前伸距離，以及從輪椅到坐便器的動作過程所需要抓握的位置及高度。將傳統的L形抓桿進行了優化設計，考慮起身后的抓握，優化為U形抓桿，再轉變?yōu)楦×Φ男盪形抓桿（圖9）。

9 衛生間扶手優化

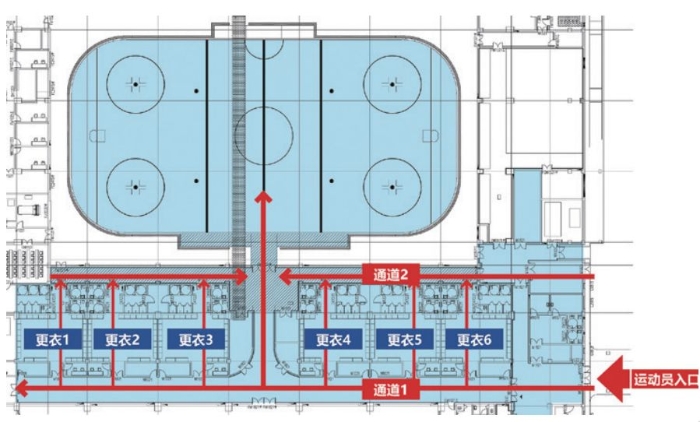

10 雙通道設計

由于冰壺比賽冰面清潔要求較高，經過對國家冰壺隊的調研發現，存在生活輪椅與比賽輪椅混用的情況，在進入冰面之前，需要花費很多時間對輪椅進行細致的清潔，效率過低。因此，在運動員入口處加設一個輪椅換乘廳，方便運動員將生活輪椅直接換成比賽輪椅，免除反復清潔的環節，提高比賽訓練效率。

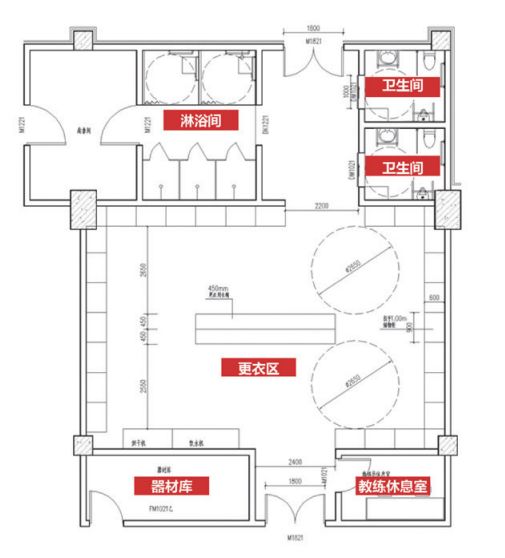

11 冰球運動員更衣室平面圖

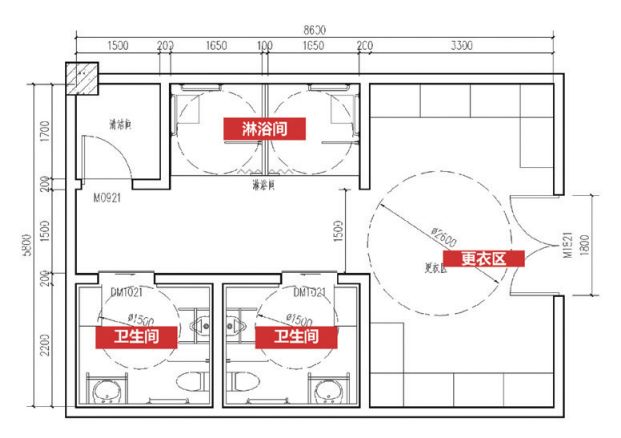

12 冰壺運動員更衣室平面圖

13 淋浴間

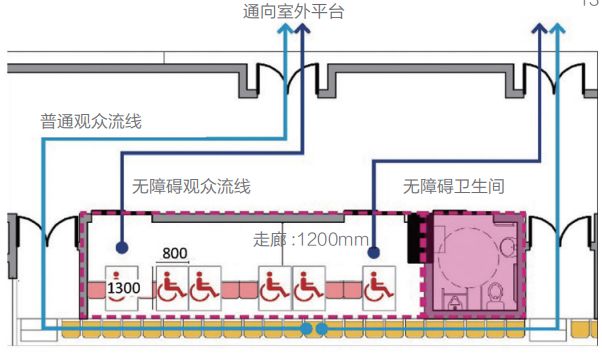

冰球館承載比賽功能，在冰球館二層四周設置200個無障礙坐席，將比賽球場圍繞在中心，分12個區，每個區域配有獨立出入口和無障礙衛生間，不與普通觀眾共用出入口，保證殘疾人觀眾的疏散安全，避免與普通觀眾造成流線交叉，相互干擾（圖14）。

14 流線分流

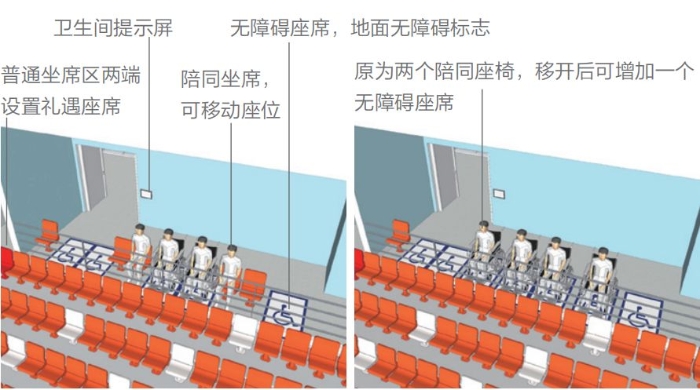

15 陪同坐席成對布置（左）和陪同坐席靈活布置（右）

16 室外亞安全區

國家殘疾人冰上運動比賽訓練館是集功能復合、綠色生態、科技創新、人文關懷、開放共享為一體的專項體育場館，同時又是殘疾人體育精神的歸宿所在。因此，設計創作過程中，充分考慮殘疾人體育的發展趨勢，突出人性化無障礙設計，為國家冰上項目隊備戰冬殘奧會提供更好的保障，成為展示我國殘疾人事業發展的重要窗口。
